Von der Bühne zum Publikum: Verkabelung leicht gemacht
Workshop: PA-Anlage aufbauen
Wer mit einer kleinen Band bei einer Hochzeit, in einer Kirche, im Probenraum oder bei einem kleinen Akustik-Gig spielt, braucht oft keine riesige Technik. Viel wichtiger ist, dass die PA-Anlage sinnvoll aufgebaut ist und jede Verbindung an der richtigen Stelle sitzt. Als Anfänger steht man dabei aber häufig vor großen Fragen: Welches Kabel kommt wohin? Was ist eine DI-Box und wofür braucht man sie? Und wie gelangen die Signale vom Instrument in die Lautsprecher? Dieser Workshop führt Schritt für Schritt durch eine kleine Bandbeschallung und richtet sich bewusst an Einsteiger, die das Thema in Ruhe verstehen möchten.
Worum geht es? Grundlagen einer kleinen PA-Anlage, Signalfluss, Verkabelung und typische Komponenten für Einsteiger verständlich erklärt.
- Signalfluss: vZom Instrument über DI-Box, Stagebox und Mischpult bis zu den Lautsprechern.
- Komponenten: PA-Anlage, Monitore, Mischpult und Kabelarten kurz und knapp erklärt.
- Verkabelung: Klinke, XLR, DI-Box und Multicore sinnvoll einsetzen und richtig verbinden.
- Praxis: Beispiel einer kleinen Band mit Gesang, Gitarre, E-Piano und Cajon Schritt für Schritt erläutert.
- Tipps: Aufstellung, Einschaltreihenfolge und Reserven für einen stabilen Betrieb beachten.
Inhaltsverzeichnis
Grundprinzip einer PA-Anlage
Was ist eine PA?
Der Begriff PA steht für „Public Address“ und bezeichnet eine Anlage zur Beschallung eines Publikums. Gemeint sind ursprünglich die Lautsprecher, die den Sound in den Raum übertragen. Im Alltag wird der Begriff jedoch oft weiter gefasst und beschreibt das gesamte System rund um einen Live-Auftritt. Dazu gehören auch Mischpult, Verkabelung und Monitore. Weiterführende Infos sind im Thomann-Ratgeber zu finden.
Vom Instrument bis zum Lautsprecher
Eine kleine Bandanlage ist einfacher, als sie vielleicht auf den ersten Blick wirkt. Die Musiker erzeugen mit ihren Instrumenten oder mit Gesang auf der Bühne ein Signal. Dieses Signal gelangt entweder direkt über ein Mikrofon oder zunächst über eine sogenannte DI-Box, also eine Direct Injection Box, in eine Stagebox. Von dort laufen alle Signale gebündelt durch das sogenannte Multicore zum Mischpult.
Am Mischpult werden die Signale gemischt und anschließend an die Lautsprecher für das Publikum sowie an die Monitore für die Band verteilt. Ganz kurz zusammengefasst sieht der Weg so aus: Band, Mikrofone und Instrumente, bei Instrumenten zusätzlich DI-Box, dann Stagebox und Multicore, anschließend Mischpult und von dort weiter zur PA-Anlage sowie zu den Monitoren, damit die Band sich selbst verstärkt hören kann.
Unsere Beispielband
Als Beispiel nehmen wir eine dreiköpfige Bandbesetzung: Die erste Person spielt Akustikgitarre und singt dabei, die zweite Person spielt E-Piano und singt ebenfalls. Die dritte Person spielt Cajon. Dabei schauen wir uns zwei Varianten an, einmal mit integriertem Tonabnehmer und einmal mit externem Mikrofon. Dazu kommen ein kleines Analogmischpult, ein analoges Multicore mit Stagebox, zwei aktive Monitore und eine PA-Anlage für das Publikum.
Die wichtigsten Kabel einer PA-Anlage auf einen Blick
Ganz am Anfang hilft noch ein kurzer Blick auf die Kabelarten, die für unsere kleine Band und ihre PA-Anlage benötigt werden: Ein 6,35-mm-Klinkenkabel, oft auch „große Klinke“ genannt, findet man häufig direkt an Instrumenten wie Gitarre und E-Piano.
Ein XLR-Kabel wird bei Mikrofonen und in der Signalkette nach einer DI-Box verwendet. Wenn wie in unserem Beispiel aktive Lautsprecher im Einsatz sind, geht das Signal vom Mischpult in der Regel ebenfalls per XLR dorthin.
Warum man eine DI-Box braucht
Die DI-Box gehört zu den Bestandteilen einer PA-Anlage, bei denen Anfänger oft kurz stutzen. Eigentlich ist ihre Aufgabe aber sehr einfach: Sie dient als eine Art Adapter zwischen Instrumenten mit Klinkenausgang und einer Stagebox beziehungsweise einem Mischpult mit XLR-Anschlüssen. Dabei sorgt sie dafür, dass das Signal über längere Strecken störungsärmer übertragen werden kann, indem es von einem unsymmetrischen in ein symmetrisches gewandelt wird.
Deshalb wird die DI-Box im Idealfall schon auf der Bühne in der Nähe des jeweiligen Instruments platziert. So kann das störanfälligere Klinkenkabel kurz bleiben und der längere Weg wird dann über ein XLR-Kabel weitergeführt. Genau das ist bei kleinen Bandanlagen sinnvoll, weil es Brummprobleme verringert und insgesamt für eine zuverlässigere Verkabelung sorgt. Wer mehr darüber erfahren möchte und sich für die technische Seite einer DI-Box in einer PA-Anlage interessiert, sollte sich unseren Workshop DI-Boxen: Einsatz, Typen und Anwendungsfälle ansehen.
PA-Anlage aufstellen
Aktive Systeme mit Subwoofer und Topteil
Für kleine Bands ist eine aktive Anlage mit zwei Subwoofern und zwei Topteilen oft eine sehr gute Lösung. Aktiv heißt in diesem Fall, dass die Verstärkung bereits in den Lautsprechern eingebaut ist. Man braucht also keine zusätzliche Endstufe, wie es bei einer passiven PA-Anlage der Fall wäre. Die Topteile stehen meist auf Distanzstangen über den Subwoofern. Das spart Platz und sorgt dafür, dass der Schall höher abgestrahlt wird als bei Lautsprechern, die nur auf dem Boden stehen.
Wichtig ist, dass die Hauptlautsprecher vor den Gesangsmikrofonen stehen und in Richtung Publikum abstrahlen. Sie gehören nicht hinter die Band, denn sonst steigt die Gefahr von Rückkopplungen erheblich. Eine Rückkopplung ist das unangenehme Dröhnen oder Pfeifen, das entsteht, wenn Mikrofon und Lautsprecher zu nahe beieinander stehen. Gehört hat es sicher jeder von uns schon einmal in Filmen und Serien, wenn jemand an ein Mikrofon tritt und eine kleine Rückkopplung eingespielt wird, damit sofort deutlich wird: „Die Person spricht in ein Mikrofon.“
Sie sehen gerade einen Platzhalterinhalt von YouTube. Um auf den eigentlichen Inhalt zuzugreifen, klicken Sie auf die Schaltfläche unten. Bitte beachten Sie, dass dabei Daten an Drittanbieter weitergegeben werden.
Die Topteile der PA-Anlage sollten möglichst so stehen, dass ihr Schall nicht nur die erste Publikumsreihe trifft, sondern über die Köpfe der vorderen Zuschauer hinweg in den Raum getragen wird.
Aktive Säulen-PA
Die zweite sinnvolle Variante für kleinere Besetzungen ist eine aktive Säulen-PA. Solche Systeme sind vor allem kompakt, schnell aufgebaut und gerade bei Trauungen, Empfängen oder kleinen Akustikbesetzungen beliebt. Auch hier ist die Verstärkung bereits im System untergebracht, weshalb diese Art der PA-Anlage wie bereits erwähnt als aktiv bezeichnet wird. Vom Mischpult geht das Signal direkt in die Säulenlautsprecher.
Eine Säulen-PA ist vor allem dann angenehm, wenn wenig Platz vorhanden ist oder das optisch etwas zurückhaltender wirken soll. Für sehr kleine Gigs kann das völlig ausreichen. Bei einer Band mit Piano, Gesang und die Cajon sollte man aber trotzdem darauf achten, dass die gewählte Anlage genügend Reserven für den Raum bietet.
Monitore auf der Bühne
Wofür Monitore da sind
Die PA-Lautsprecher sind für das Publikum da. Die Monitore dagegen sind für die Musiker auf der Bühne und sorgen dafür, dass die Band sich selbst hört. In unserem Beispiel arbeiten wir mit zwei aktiven Monitoren. Aktiv bedeutet auch hier, dass keine zusätzliche Endstufe benötigt wird.
Wo die Monitore im Idealfall stehen
Die Monitore liegen in der Regel vor den Musikern auf dem Boden und strahlen schräg nach oben ab. Sie sollten für die Musiker gut hörbar sein, aber nicht direkt auf die Vorderseite eines Gesangsmikrofons gerichtet sein, da sonst Rückkopplungen entstehen können. Gerade bei kleinen Bühnen lohnt es sich, ihre Position nicht dem Zufall zu überlassen. Schon eine leicht veränderte Aufstellung kann einen großen Unterschied machen.
Alternative zum Monitor-Lautsprecher
Eine Alternative zu Lautsprechern, die als Monitore auf der Bühne liegen, sind In-Ear-Kopfhörer. Was lange Zeit fast nur bei Profimusikern zu sehen war, ist mittlerweile auch im Hobbybereich angekommen. In-Ear-Monitoring bringt vor allem einen großen Vorteil mit sich: Jeder Musiker kann bei angenehmer Zimmerlautstärke genau das von der Band hören, was er braucht. Ein weiterer Vorteil ist, dass es keine Lautsprecher auf der Bühne gibt, die den Klang im Raum beeinflussen. Fast alles, was für das Publikum zu hören ist, kommt bei der Nutzung von In-Ear-Monitoring aus den PA-Lautsprechern.
Sieh dir dazu unseren Einsteiger-Workshop an.
PA-Anlage: Mischpult, Stagebox und Multicore

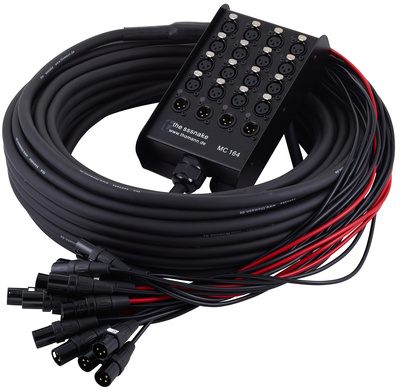

Die Stagebox ist sozusagen der Sammelpunkt auf der Bühne, an dem alle Kabel von Mikrofonen, Instrumenten und DI-Boxen zusammenlaufen und eingesteckt werden. Das Multicore verbindet die Stagebox mit dem Mischpult. Statt viele einzelne Leitungen quer durch den Raum zu ziehen, laufen alle Signale gebündelt über dieses Kabelbündel zum Mischpult.
Sinnvolle Kanalbelegung
Schon bei einer kleinen Band lohnt es sich, die Kanäle der PA-Anlage vorher festzulegen. Das spart später vor allem Zeit. In unserem Beispiel könnten die ersten beiden Kanäle der Stagebox für die beiden Gesangsmikrofone genutzt werden. Kanal 3 wäre dann für die Akustikgitarre vorgesehen, die Kanäle 4 und 5 für das E-Piano in Stereo und Kanal 6 für die Cajon. Wenn danach noch ein oder zwei Kanäle an der Stagebox frei bleiben, ist das durchaus sinnvoll.
AMAZONA-Vergleichstest: Vier analoge Kleinmischpulte für Musiker
Instrumente mit der PA-Anlage verkabeln
Akustikgitarre
Viele Akustikgitarre liefern ihr Signal über ein 6,35-mm-Klinkenkabel, das direkt in die Gitarre gesteckt wird. Dieses Signal geht zunächst in eine DI-Box und von dort per XLR-Kabel weiter in die Stagebox. Grundsätzlich empfiehlt es sich, das Klinkenkabel möglichst kurz zu halten und für längere Strecken ein XLR-Kabel zu nutzen.
E-Piano
Das E-Piano arbeitet in unserem Fallbeispiel in Stereo, weshalb zwei Klinkenkabel zum Einsatz kommen. Eines für den rechten und eines für den linken Signalanteil. Diese beiden Signale gehen im Idealfall in eine zweikanalige DI-Box. Von dort führen zwei XLR-Kabel in die Stagebox und anschließend weiter zum Mischpult. Am Pult belegt das E-Piano mit seinem Stereosignal zwei benachbarte Kanäle, damit sie sich gut gemeinsam bearbeiten lassen. Die meisten digitalen Mischpulte erlauben zudem, zwei Monokanäle zu einem Stereokanal zu koppeln, um die Bearbeitung des Signals zu vereinfachen. Wer es besonders einfach halten möchte, kann ein E-Piano im Notfall auch in Mono betreiben.
Gesang
Beim Gesang ist es einfacher, denn das Mikrofon wird mit einem XLR-Kabel direkt in die Stagebox gesteckt. Von dort läuft das Signal wie alle anderen Kanäle über das Multicore zum Mischpult. Empfehlenswert sind an dieser Stelle etwa das Shure SM58, das Sennheiser e 945 oder auch das sE Electronics V7.
Cajon mit Tonabnehmer
Hat die Cajon einen eingebauten Tonabnehmer, wird sie nach dem gleichen Prinzip verkabelt: Das Instrument geht per Klinkenkabel in eine DI-Box und von dort per XLR-Kabel in die Stagebox.
Cajon ohne Tonabnehmer
Hat die Cajon keinen Tonabnehmer und soll trotzdem verstärkt werden, wird sie mit einem externen Mikrofon abgenommen. Dieses Mikrofon steht meist hinter der Cajon, ist auf das Schallloch ausgerichtet und wird direkt per XLR-Kabel an die Stagebox angeschlossen. Zur Mikrofonierung einer Cajon bieten sich Allround-Mikrofone wie das Shure SM57 an, aber auch spezielle Mikrofone, die sich an der Cajon befestigen lassen.
Alles mit dem Mischpult verbinden
Lautsprecher anschließen
Wenn alle Instrumente und Mikrofone in der Stagebox stecken und das Multicore mit dem Mischpult verbunden ist, werden die Hauptausgänge des Mischpults, oft Main Out genannt, mit der PA-Anlage verbunden. Auch diese Signale werden über das Multicore zurück zur Bühne geführt und lassen sich an der Stagebox abgreifen. Bei aktiven Subwoofern und Lautsprechern funktioniert das mit XLR-Kabeln, wie sie auch bei Mikrofonen verwendet werden. Je nach Anlage läuft das Signal zuerst in die Subwoofer und von dort weiter in die oberen Lautsprecher.
Eine Seeburg-PA bei einem Outdoor-Event
Monitore anschließen
Nach einem ähnlichen Prinzip werden auch die Monitore angeschlossen. Sie bekommen ihr Signal allerdings nicht wie die PA über die Hauptausgänge des Mischpults, sondern über die sogenannten Aux-Wege. Jeder Aux-Weg steht für eine eigene Monitormischung auf der Bühne. Auch die Monitore werden per XLR-Kabel mit der Stagebox verbunden.
Wichtige Praxistipps zur PA-Anlage
Einschaltreihenfolge
Beim Einschalten der gesamten PA-Anlage geht man am besten in dieser einfachen Reihenfolge vor: Zuerst wird alles eingeschaltet, was ein Signal liefert oder verarbeitet, also beispielsweise die Instrumente und das Mischpult. Lautsprecher und Monitore werden immer zuletzt eingeschaltet. Beim Ausschalten läuft es genau umgekehrt. So vermeidet man unschöne Knackser und schont damit nicht nur das Gehör, sondern auch das Equipment.
Reservekanäle und Ersatzkabel
Auch bei einer kleinen Band ist es sinnvoll, nicht jeden verfügbaren Kanal der PA-Anlage von Anfang an vollständig zu belegen, denn ein freier Eingang kann später sehr nützlich sein. Das gilt zum Beispiel dann, wenn ein Anschluss an der Stagebox defekt ist oder ein Redner oder ein weiterer Sänger ein separates Mikrofon benötigt. Gleiches gilt für Ersatzkabel. Ein paar zusätzliche XLR- oder Klinkenkabel sind im Zweifel oft hilfreicher als anderes Zubehör.
